Освобождающийся овершот с промывкой серия 150
Овершот освобождающийся с промывкой, серия 150 является наиболее прочным инструментом, обеспечивающим захват по
внешней поверхности, уплотнение и извлечение ловимого предмета. Простота и надежность его конструкции сделали его стандартом отрасли среди ловильных инструментов, выполняющих захват ловимого предмета по наружной поверхности.
Конструкция

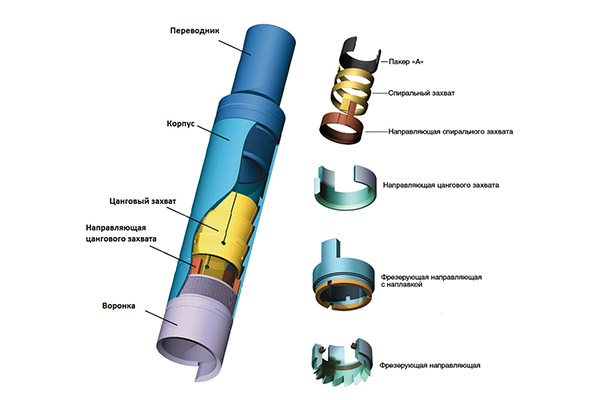

Овершот освобождающийся с промывкой, серия 150, состоит из трех внешних деталей: верхнего переводника, воронки и направляющей. Стандартный овершот может быть оснащен любым из двух комплектов внутренних элементов в зависимости от размера аварийного предмета.

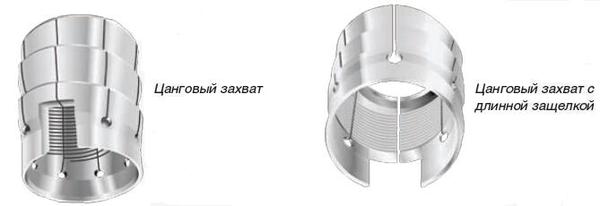

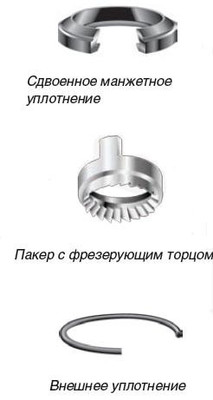

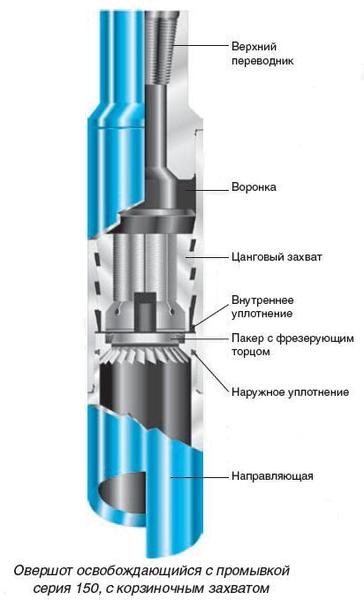

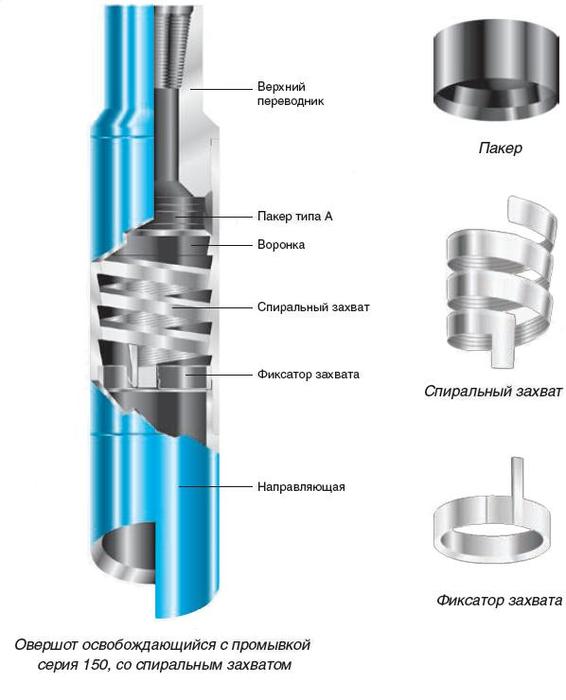

Если диаметр ловимого предмета близок к максимальному размеру, захватываемого овершотом, то используется спиральный захват, фиксатор спирального захвата и пакер типа «А». Если диаметр объекта значительно меньше максимального захватываемого размера (более чем на 1/2 дюйма (12,7 мм), то используется цанговый (корзиночный) захват и пакер с фрезерующим торцом.
Технические характеристики и параметры
|
тип |
наруж. диаметр (мм) |
максим. захватываемых размер (мм) |
Тип резьбы API |
|
| спиральный захват | ценговый захват | |||
| LT-T-89 | 89 | 60.3 | 47.6 | NC26 |
| LT-T-92 | 92 | 73 | 63.5 | NC26 |
| LT-T-95 | 95 | 76.2 | 66.6 | NC26 |
| LT-T-102 | 102 | 73 | 60.3 | NC26 |
| LT-T-105 | 105 | 85.7 | 73 | NC31 |
| LT-T-114 | 114 | 89 | 75 | NC31 |
| LT-T-117 | 117 | 89 | 78 | NC31 |
| LT-T-127 | 127 | 95 | 80 | NC38 |
| LT-T-143 | 143 | 120.6 | 108 | NC38 |
| LT-T-152 | 152 | 128 | 114 | NC38 |
| LT-T-168 | 168 | 127 | 114 | NC50 |
| LT-T-168B | 168 | 139.7 | 120.6 | NC50 |
| LT-T-181 | 181 | 146 | 127 | NC50 |
| LT-T-194 | 194 | 159 | 141 | NC50 |
| LT-T-200 | 200 | 159 | 141 | NC50 |
| LT-T-206 | 206 | 178 | 163 | NC50 |
| LT-T-206A | 206 | 168 | 152 | NC50 |
| LT-T-219 | 219 | 178 | 159 | NC50 |
| LT-T-232 | 232 | 203 | 187 | NC50 |
| LT-T-244 | 244 | 203 | 184 | 6-5/8 REG |
| LT-T-260 | 260 | 219 | 200 | 6-5/8 REG |
| LT-T-270 | 270 | 228.6 | 209.6 | 6-5/8 REG |
| LT-T-273 | 273 | 241.3 | 216 | 6-5/8 REG |
| LT-T-286 | 286 | 244.5 | 225.4 | 6-5/8 REG |
| LT-T-298A | 298 | 257 | 238.1 | 6-5/8 REG |
| LT-T-340 | 340 | 286 | 263 | 6-5/8 REG |
